Перевод MIFARE Plus на SL3

Компания NCS предлагает удобный комплект для перевода чипов MIFARE Plus на уровень SL3.
В состав комплекта входит:

• программатор MIFARE Plus с интерфейсом USB;
• программное обеспечение.

Программное обеспечение от компании NCS позволяет заказчикам переводить чипы MIFARE Plus на уровень SL3 в двух разных режимах работы:

• Режим 1: — перевод чипа MIFARE Plus на уровень SL3 без записи данных в память чипа MIFARE Plus;
• Режим 2: — перевод чипа MIFARE Plus на уровень SL3 c записью данных в память чипа MIFARE Plus.

В обоих режимах оператор, работающий на компьютере, выполняет простые и понятные действия.

Режим 1 и Режим 2

1. Выбор типа бесконтактного чипа:

• MIFARE Plus SE 1K;
• MIFARE Plus S;
• MIFARE Plus X;
• MIFARE Plus EV1.

Описание разных чипов семейства MIFARE Plus.

2. Ввод c клавиатуры компьютера значения криптографического ключа AES.

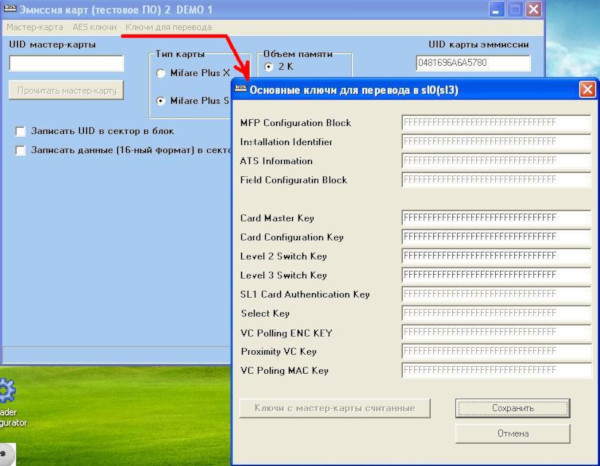

Кратко действия оператора можно прокомментировать на скриншотах:

Оператор может выбрать:

• перевод чипа MIFARE Plus на уровень SL1 (Security Level 1);
• перевод чипа MIFARE Plus на уровень SL3 (Security Level 3).

Перевод MIFARE PLus на уровень безопасности SL1 означает, что карта MIFRE Plus превращается в обычную карту MIFARE Classic, т.е. в карту, лишенную какой-либо защиты.

Об отсутствии защиты чипа MIFARE Plus на уровне SL1.

Режим 2

При работе в Режиме 2 оператор дополнительно может записать данные в память чипа MIFARE Plus.

Для этого необходимо выполнить следующие действия:

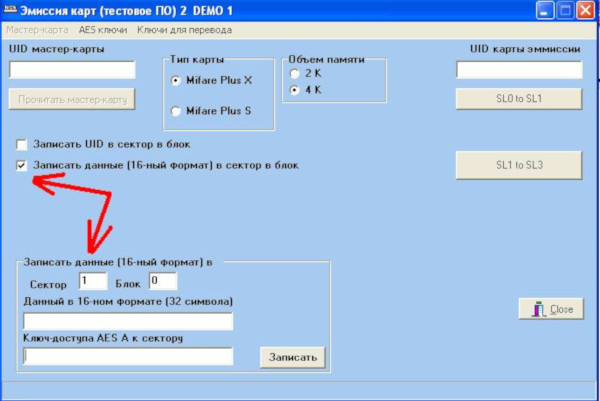

2.1. Выбрать на экране компьютера опцию «Записать данные в сектор в блок»:

2.2. Далее оператор задает номер сектора памяти MIFARE Plus, в который будет записываться число, и номер блока в этом секторе.

Например, сектор 1, блок 0 как показано на скриншоте:

2.3.Следующее действие оператора — это ввод числа, которое будет записано в память MIFARE Plus.

Например число 112233 (число записывается в 16-ричном формате).
Данное число 112233 имеет длину 3 байта, чтобы в СКУД можно было передать этот номер по интерфейсу Wiegand-26 без искажений (решение проблемы Wiegand-26 при считывании карт Mifare)

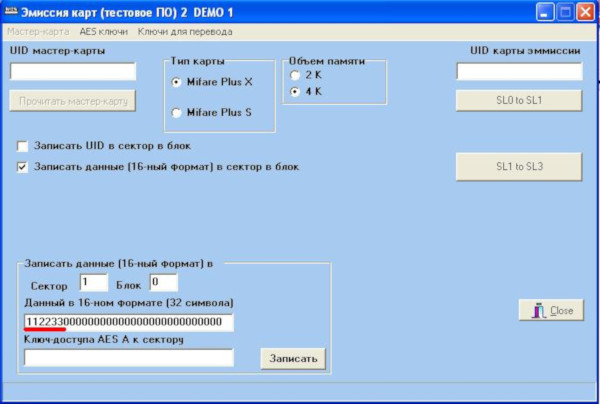

Остальные незначащие разряды дополняются нулями:

2.4. Следующее действие оператора — это ввод значения криптоключа для закрытия доступа к выбранному на шаге 2.2 сектору Mifare Plus.

Для каждого сектора можно задавать свой ключ доступа.
Криптографический ключ AES имеет длину 128 бит.
Заказчик должен придумать это значение криптоключа и ввести его полностью.

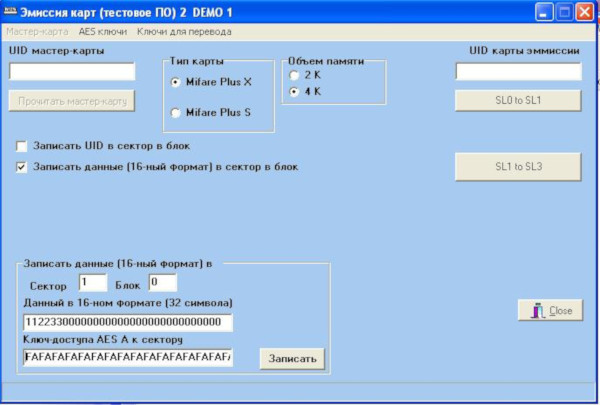

Например, ключ FAFA….FA, как показано на скриншоте:
