ГОСТы и международные стандарты бесконтактных карт

1. Общие положения

Стандарты на бесконтактные карты охватывают различные типы карт:

• ИСО/МЭК 10536 (карты поверхностного действия);
• ИСО/МЭК 14443 (карты близкого действия);
• ИСО/МЭК 15693 (карты удаленного действия).

Данные карты предназначены для работы на поверхности, в непосредственной близости и на небольшом удалении от связанного с ними терминального оборудования (считывателя).

Функциональные характеристики и физические параметры бесконтактных карт задаются следующими стандартами:

• Серия стандартов ИСО/МЭК 10536 Карты идентификационные. Карты на интегральной(ых) схеме(ах) бесконтактные. Карты поверхностного действия.
• Серия стандартов ИСО/МЭК 14443 Карты идентификационные. Карты на интегральной(ых) схеме(ах) бесконтактные. Карты близкого действия.
• Серия стандартов ИСО/МЭК 15693 Карты идентификационные. Карты на интегральной(ых) схеме(ах) бесконтактные. Карты удаленного действия.

ГОСТ Р ИСО/МЭК 7810-2006

ГОСТ Р ИСО/МЭК 7810-2006 Карты идентификационные. Физические характеристики
Данный стандарт идентичен международному стандарту ISO/IEC 7810 ""Identification cards - Physical characteristics".

ГОСТ Р ИСО/МЭК 10536

ГОСТ Р ИСО/МЭК 10536-1-2006. Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты поверхностного действия. Часть 1. Физические характеристики
Этот стандарт идентичен международному стандарту ИСО/МЭК 10536-1:2000 "Карты идентификационные. Карты на интегральной(ых) схеме(ах) бесконтактные. Карты поверхностного действия. Часть 1. Физические характеристики" (ISO/IEC 10536-1:2000 "Identification cards - Contactless integrated circuit(s) cards - Close-coupled cards - Part 1: Physical characteristics", IDT»).

ГОСТ Р ИСО/МЭК 10536-2-2004. Карты идентификационные. Карты на интегральных схемах бесконтактные. Часть 2. Размеры и расположение зон связи.
Стандарт идентичен международному стандарту ISO/IEC 10536 “Identification cards. Contactless integrated circuit(s) cards. Part 2. Dimensions and location of coupling areas”.

ГОСТ Р ИСО/МЭК 10373-1-2010

ГОСТ Р ИСО/МЭК 10373-1-2010 Карты идентификационные. Методы испытаний. Часть 1. Общие характеристики.
Этот стандарт идентичен международному стандарту ИСО/МЭК 10373-1:2006* "Карты идентификационные. Методы испытаний. Часть 1. Общие характеристики" (ISO/IEC 10373-1:2006 "Identification cards - Test methods - Part 1: General characteristics", IDT).

ГОСТ Р ИСО/МЭК 15693

ГОСТ Р ИСО/МЭК 15693-1-2004 Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты удаленного действия. Часть 1. Физические характеристики.
Этот стандарт представляет собой аутентичный текст международного стандарта ИСО/МЭК 15693-1:2000 "Карты идентификационные. Карты на интегральной(ых) схеме(ах) бесконтактные. Карты удаленного действия. Часть 1. Физические характеристики" ISO/IEC 15693 «Identification cards. Contactless integrated circuit(s) cards». Vicinity cards. Part 1. Physical characteristics

ГОСТ Р ИСО/МЭК 15693-2-2004

ГОСТ Р ИСО/МЭК 15693-2-2004. Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты удаленного действия. Часть 2. Воздушный интерфейс и инициализация.
Этот стандарт представляет собой аутентичный текст международного стандарта ИСО/МЭК 15693-2:2000 "Карты идентификационные. Карты на интегральной(ых) схеме(ах) бесконтактные. Карты удаленного действия. Часть 2. Воздушный интерфейс и инициализация" (ISO/IEC 15693 «Identification cards. Contactless integrated circuit(s) cards. Vicinity cards. Part 2. Air interface and initialization»).

ГОСТ Р ИСО/МЭК 14443

ГОСТ Р ИСО/МЭК 14443-1-2013 Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты близкого действия. Часть 1. Физические характеристики
Этот стандарт идентичен международному стандарту ИСО/МЭК 14443-1:2008* "Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты близкого действия. Часть 1. Физические характеристики" (ISO/IEC 14443-1:2008 "Identification cards - Contactless integrated circuit cards - Proximity cards - Part 1: Physical characteristics", IDT).

ГОСТ Р ИСО/МЭК 14443-2-2014 Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты близкого действия. Часть 2. Радиочастотный энергетический и сигнальный интерфейс
Этот стандарт идентичен международному стандарту ИСО/МЭК 14443-2:2010* "Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты близкого действия. Часть 2. Радиочастотный энергетический и сигнальный интерфейс" (ISO/IEC 14443-2:2010 "Identification cards - Contactless integrated circuit cards - Proximity cards - Part 2: Radio frequency power and signal interface", IDT), включая изменения A1:2011,A2:2012 и A3:2012

ГОСТ Р ИСО/МЭК 14443-3-2014 Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты близкого действия. Часть 3. Инициализация и антиколлизия
Этот стандарт идентичен международному стандарту ИСО/МЭК 14443-3:2011* "Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты близкого действия. Часть 3. Инициализация и антиколлизия (ISO/IEC 14443-3:2011 "Identification cards - Contactless integrated circuit cards - Proximity cards - Part 3: Initialization and anticollision"), включая изменения А1:2011, А2:2012, А3:2014 и А6:2014.

ГОСТ Р ИСО/МЭК 14443-4-2014 Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты близкого действия. Часть 4. Протокол передачи
Этот стандарт идентичен международному стандарту ИСО/МЭК 14443-4:2008* "Карты идентификационные. Карты на интегральных схемах бесконтактные. Карты близкого действия. Часть 4. Протокол передачи (ISO/IEC 14443-4:2008 "Identification cards - Contactless integrated circuit cards - Proximity cards - Part 4: Transmission protocol"), включая изменения A1:2012 и A2:2012.

ГОСТ Р ИСО/МЭК 18000

ГОСТ Р ИСО/МЭК 18000-6-2013 Информационные технологии (ИТ). Идентификация радиочастотная для управления предметами. Часть 6. Параметры радиоинтерфейса для диапазона частот 860-960 МГц. Общие требования
Этот стандарт идентичен международному стандарту ИСО/МЭК 18000-6:2013 "Информационные технологии. Радиочастотная идентификация для управления предметами. Часть 6. Параметры радио-интерфейса для диапазона частот 860-960 МГц. Общие требования" (ISO/IEC 18000-6:2013 "Information technology - Radio frequency identification for item management - Part 6: Parameters for air interface communications at 860 MHz to 960 MHz - General", IDT).

ГОСТ Р ИСО/МЭК 18000-63 – 2013 Информационные технологии. Идентификация радиочастотная для управления предметами. Часть 63. Параметры радиоинтерфейса для диапазона частот 860 — 960 МГц Тип С
Этот стандарт идентичен международному стандарту ISO/IEC 18000-63:2013 «Информационные технологии. Идентификация радиочастотная для управления предметами. Часть 63. Параметры радиоинтерфейса для связи в диапазоне частот от 860 МГц до 960 МГц Тип С» (Information technology — Radio frequency identification for item management— Part 63: Parameters for air inter-face communications at 860 MHz to 960 MHz Type С), за исключением справочного приложения.

2. Стандарт ГОСТ Р ИСО/МЭК 7810

Стандарт ГОСТ Р ИСО/МЭК 7810 распространяется на идентификационные карты и устанавливает требования к их физическим параметрам, включая материалы, конструкцию, свойства карт, а также размеры их четырех форматов:

• ID-000;
• ID-1;
• ID-2;
• ID-3

Формат ID-1 (ID-1 size): Номинальные размеры - ширина 85,60 мм, высота 53,98 мм и толщина 0,76 мм.
Формат ID-2 (ID-2 size): Номинальные размеры - ширина 105,00 мм, высота 74,00 мм и толщина 0,76 мм.
Формат ID-3 (ID-3 size): Номинальные размеры - ширина 125,00 мм, высота 88,00 мм и толщина 0,76 мм.
Формат ID-000 (ID-000 size): Номинальные размеры - ширина 25,00 мм, высота 15,00 мм и толщина 0,76 мм.

Банковские карты, а также подавляющее большинство дисконтных карт, клубных карт, карт лояльности, карт доступа выпускаются в формате ID-1.

Размеры карт разных форматов:

Формат	a (длина)		b (ширина)		R (радиус)		d (толщина)
	не более	не менее	не более	не менее	не более	не менее	не более	не менее
ID-000	25,10	24,90	15,10	14,90	1,10	0,90	0,84	0,68
ID-1	85,72	85,47	54,03	53,92	3,48	2,88	0,84	0,68
ID-2	105,20	104,80	74,20	73,80	5,00	3,00	0,84	0,68
ID-3	125,20	124,80	88,20	87,80	5,00	3,00	0,84	0,68

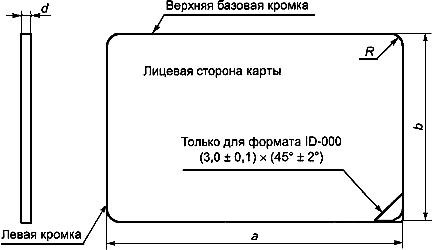

Как видим, стандартом задаются все геометрические размеры идентификационной карты, включая радиус скругления углов. В некоторых Технических Заданиях на изготовление пластиковых карт иногда отдельной строкой выделяется «скругление углов». Без указания радиуса скругления.

Более корректно сослаться на стандарт ГОСТ Р ИСО/МЭК 7810, в котором все размеры приведены.

3. Стандарт ГОСТ Р ИСО/МЭК 14443

Стандарты серии ИСО/МЭК 14443 определяют требования, обусловленные применением технологии бесконтактной связи (радиочастотной идентификации), для идентификационных карт по ИСО/МЭК 7810.

Идентификационные карты, соответствующие ГОСТ Р ИСО/МЭК 14443, должны поддерживать бесконтактный интерфейс на частоте 13,56 МГц ± 7 кГц (HF диапазон).

Этому стандарту соответствуют следующие виды микросхем, используемых в бесконтактных картах:

Микросхемы компании NXP Semiconductors:

• MIFARE Ultralight, MIFARE Classic1K/4K, Mifare Pro/Prox, MIFARE Plus X 2K/4K, MIFARE Plus EV1 2K/4K, MIFARE DESFire EV1, MIFARE DESFire EV2 2K/4K/8K.

Микросхемы компании Infineon:

• SLE 66R35I: 4-byte, с 4-х байтным номером чипа (FNUID);
• SLE 66R35E7 7-byte с 7-ми байтным уникальным номером чипа (Unique IDentifier (UID)

Микросхемы Компании HID Global:

• iCLASS®

Микросхемы компании Fudan Microelectronics:

• FM11RF08;
• FM11RF32.

Микросхемы компании Sony:

• Felica.

Микросхемы компании Микрон (ПАО «Микрон», г.Зеленоград):

• МИК1КМСМ 1K, 7B UID
• MIK640M2D


4. Стандарт ГОСТ Р ИСО/МЭК 15693

Стандарты серии ИСО/МЭК 15693 определяют требования, обусловленные применением технологии бесконтактной связи (радиочастотной идентификации), для идентификационных карт по ИСО/МЭК 7810.

Идентификационные карты, соответствующие ГОСТ Р ИСО/МЭК 15693, должны поддерживать бесконтактный интерфейс на частоте 13,56 МГц ± 7 кГц (HF диапазон).

Отличие от стандарта ГОСТ Р ИСО/МЭК 14443 заключается в способе модуляции и кодирования сигналов, передаваемых по бесконтактному интерфейсу.

Этому стандарту соответствуют следующие виды микросхем, используемых в бесконтактных картах:

Микросхемы компании NXP Semiconductors:

• I Code SLI X, I Code SLI X2, I Code DNA

Микросхемы компании Texas Instruments:

• Ti2048.

5. Стандарт ГОСТ Р ИСО/МЭК 18000

Стандарт ИСО/МЭК 18000 устанавливает общие требования к пассивным системам радиочастотной идентификации, работающим в диапазоне частот 860-960 МГц (UHF диапазон).

В состав таких систем входят устройства опроса, также называемые устройствами считывания UHF, и радиочастотные (RFID) - метки, также называемые UHF этикетками, тэгами и т.п.

Общие требования касаются четырех типов систем радиочастотной идентификации: А, В, С и D. Требования к каждому из указанных типов систем установлены в следующих документах:

• ИСО/МЭК 18000-61 - для систем радиочастотной идентификации типа А;
• ИСО/МЭК 18000-62 - для систем радиочастотной идентификации типа В;
• ИСО/МЭК 18000-63 - для систем радиочастотной идентификации типа С;
• ИСО/МЭК 18000-64 - для систем радиочастотной идентификации типа D.

Считыватель UHF передает информацию на UHF метку с помощью модуляции радиочастотного сигнала в диапазоне частот 860-960 МГц. UHF метка с помощью этого сигнала получает как информацию, так и электрическую энергию, необходимую своей работы и для передачи информации в считыватель.

Диапазон частот 860-960 МГц, выделен для промышленных, научных и медицинских целей и используется в различных применениях радиочастотной идентификации для управления предметами.

Стандарту ИСО/МЭК 18000 соответствуют следующие виды микросхем, используемых в бесконтактных UHF картах и UHF метках:

Микросхемы компании NXP Semiconductors:

• UCODE 7 EPC Gen2 RFID;
• UCODE 8;
• UCODE DNA RAIN RFID (UHF);

Микросхемы компании Alien:

• Higgs-3;
• Higgs-4;
• Higgs-EC;
• Higgs-9;



Микросхемы компании Impinj:

• Monza 4D;
• Monza 4E;
• Monza 4i;
• Monza 4QT;
• Monza 5;
• Monza R6 - MR6;
• Monza R6 - MR6-P;
• Monza R6 - MR6-A;
• Monza R6 - MR6-B;
