5 шагов по переводу карт доступа MIFARE Plus в защищенный режим

Если вы искали для своей СКУД карту доступа, защищенную от копирования, и купили карты MIFARE Plus, то это вовсе не означает, что вы получили то, что хотели.

С завода-изготовителя карты поступают в незащищенном состоянии. Несмотря на свою высокую стоимость, карты доступа MIFARE Plus также могут легко копироваться как и карты Em Marin.

Для того, чтобы затраты на дорогие карты доступа не были напрасными, следует выполнить 5 несложных, но важных действий. А именно:

1. выбрать блок памяти MIFARE Plus, в котором будут хранится ваши данные;
2. записать в этот блок число (номер), по которому будет идентифицироваться в СКУД конкретный работник;
3. перевести чип MIFARE Plus на уровень безопасности SL3 (Security Level 3);
4. придумать значение крипто-ключа AES, (длиной 16 байт) для закрытия доступа к вашему блоку памяти MIFARE Plus;
5. записать придуманное значение крипто-ключа в память MIFARE Plus.

Компания NCS предлагает программное обеспечение и считыватель для перевода карт MIFARE Plus на уровень безопасности SL3.

Но, вначале, — что такое «защищенный режим» использования карт доступа MIFARE Plus.

В правой колонке отсутствует MIFARE 1K
Причина — отсутствие защиты, даже при чтении данных из закрытого сектора.
Вот официальное заявление компании NXP ...

Карты с чипами MIFARE Plus на уровне безопасности SL1, также, не защищены от копирования при считывании данных из закрытого блока памяти.
Официальное заявление компании NXP по этому поводу ...

Серийный номер чипа (UID — уникальный идентификатор) — это простой порядковый номер, который присваивается чипу на заводе-изготовителе. Многие виды продукции имеют свой серийный номер (это и приборы, и автомобили (VIN-номер), и телевизоры и т.п.). Серийный номер нужен для учета выпускаемой продукции, для выполнения гарантийных обязательств и т.п.

Серийный номер чипа MIFARE Plus никак не защищен от копирования. Он и не предназначен для считывания в СКУД при использовании карт доступа MIFARE Plus.

Многие изготовители считывателей пишут «... мультиформатный считыватель, поддержка стандартов MIFARE Classic, MIFARE Plus, MIFARE DESFire EV1 ...», но при этом имеют в виду только считывание UID чипа (серийного номера чипа).

Такой режим никак не защищен. Заводской уникальный идентификатор (UID) любой карты легко копируется.

Итак, что же должен сделать заказчик СКУД, чтобы его карты доступа MIFARE Plus были надежно защищены от копирования:

• Шаг 1. Выбираем сектор, в котором будет храниться идентификатор (и из которого считыватель будет его считывать и передавать в контроллер)

  Количество таких секторов:

  в карте MIFARE Plus SE 1K	- 16
  в карте MIFARE Plus X 2K	- 32
  в карте MIFARE Plus X 4 K	- 40
  в карте MIFARE Plus EV1 2K	- 32
  в карте MIFARE Plus EV1 4 K	- 40

  Для работы в составе СКУД достаточно выбрать один сектор.

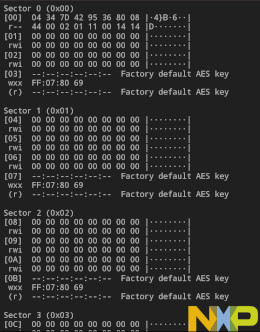

  Рис.1

  В каждом секторе имеется 3 блока, доступные пользователю для записи и хранения идентификатора (Рис.1).

  Надо выбрать один из трех блоков, в который и будет записан идентификатор.


  Рис.2 Например, выбираем Блок 0 Сектора 1

• Шаг 2. Записываем в выбранный блок/сектор идентификатор

  То есть, тот номер, по которому работник будет идентифицироваться в системе СКУД. Длина этого номера ограничивается типом интерфейса, по которому считыватель будет подключаться к контроллеру:


  Тип интерфейса	Максимальна длина идентификатора
  Wiegand-26	3 байта
  Wiegand-42	4 байта
  Wiegand-58	7 байт

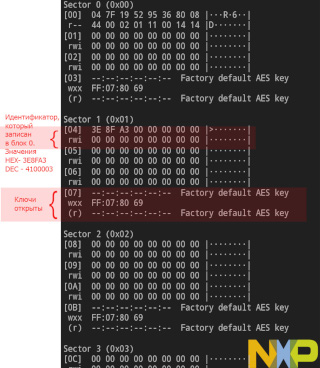

  Рис.3 Получилось так.

  Примечание: если вы записали в память MIFARE Plus идентификатор длиной 4 байта, а считыватель подключается по Wiegand-26, то при передаче считанного с карты номера один байт не будет передан и потеряется. Это приводит к появлению в системе одинаковых номеров.

• Шаг 3. Переводим чип MIFARE Plus на уровень безопасности SL3 (Security Level 3).

  Только на уровне SL3 начинают работать криптографические алгоритмы, встроенные в чип MIFARE Plus...

  Для перевода на SL3 требуется программатор MIFARE Plus, подключенный к компьютеру и специальное программное обеспечение.

  Это довольно сложная операция. Для выполнения перевода на SL3 предлагаются следующие средства...

• Шаг 4. Придумываем значение криптографического ключа.

  На уровне безопасности SL3 вступает в силу криптография AES. Но, изначально вся память MIFARE Plus открыта, все крипто-ключи, по которым осуществляется доступ к секторам памяти, имеют открытое (транспортное) значение:

  - FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF.

  Длина ключа 16 байт.

  Для того, чтобы доступ к выбранному на шаге 1 сектору был закрыт, необходимо поменять значение крипто-ключа c транспортного на ваше секретное.

  Например, вот такое значение:

  - 77 77 77 77 77 77 77 77 77 77 77 77 77 77 77 77

  или, такое:

  - AF 02 DC BB EF 88 41 FB CE 30 56 BA FC AA 22 FD.

  Это очень важный момент, так как, тот, кто знает значение вашего крипто-ключа, может изготавливать копии ваших карт доступа.

  Это шаг, после выполнения которого защита карты от копирования вступает в силу.

  Если выполнить все предыдущие шаги, но не поменять значения крипто-ключей, то никакой защиты не будет.

  От того, кто и как будет выполнять этот шаг, зависит реальная защита карты доступа от копирования.

  Типичные ошибки

  Ошибка	Последствие
  Значение крипто ключа придумал поставщик карт. Значение крипто ключа придумал поставщик оборудования СКУД. Значение крипто ключа придумал ваш программист или специалист по АйТи	Реальная защита зависит от добросовестности этих лиц
  Значение крипто-ключа генерируется автоматически на сервере СКУД	Все что на сервере — это окно для мошенников. И потенциальная «дыра», через которую могут утекать секретные ключи заказчика. Как устроено программное обеспечение СКУД — заказчику неведомо. А вдруг там есть ловушка для скрытой от вас выдачи ваших крипто-ключей?

  Распространенный пример двух первых видов ошибок — это карты доступа HID iClass.
  Какой-то заокеанский менеджер придумывает значение SIO, записывает это SIO на карты доступа и отправляет карты заказчикам.
  А вдруг он продаст ваш SIO злоумышленнику? От вас это не зависит.

  Можно привести такую аналогию. Вы закупили сейф с кодовым замком. А с завода-изготовителя сейф пришел с уже настроенной кодовой комбинацией для открывания сейфа. Т.е., кто-то на заводе-изготовителе придумал кодовую комбинацию и ввел ее в замок. И у вас нет возможности эту кодовую комбинацию поменять.
  То же самое происходит и с SIO в картах iClass.

  Типичный пример ошибки третьего и четвертого типа: Некоторые поставщики оборудования пишут: « ... При использовании защищенного режима идентификатором является не серийный номер карты, а данные, записываемые в защищенный сектор карты. Ключи доступа к перезаписываемому сектору MIFARE® задаются администратором системы ...».
  Ключи доступа задаются администратором системы ... Вот это и есть ошибка, слабое место, если не сказать «дыра». Администратор системы уволился, стер на сервере все ключи, ничего не оставил. Кому он «сольет» потом ваши секретные ключи? Как вы будете выпускать карты новым работникам, если ключ стерт на сервере и вы его не знаете?

  Если продолжить аналогию с кодовым замком для сейфа, то получается, что «системный администратор» придумал кодовую комбинацию для открывания вашего сейфа и передал вам ее на листке бумаги, оставив себе копию.

  Подобные формулировки вытекают либо от поверхностного отношения к проблеме защиты, либо в виду отсутствия у поставщика технических средств хранения ключей на SAM-модуле или на мастер-карте.

  Для того, чтобы собственник объекта СКУД был уверен в прозрачности процесса защиты и в надежности реализации процесса защиты карт доступа от подделок, - ему следует озадачиться этим вопросом.

  Самое простое и надежное — самому придумать значения крипто-ключей.

  Или поручить это доверенному лицу. Очень доверенному.

  Актуальность этого момента особенно возрастает особо важных, стратегических объектов.

• Шаг 5. Записываем придуманное на шаге 4 значение крипто-ключа в память карты доступа MIFARE Plus.

  Придумав значение крипто-ключа, надо закодировать это значение во все карты доступа, выдаваемые работникам.


  Рис.4

  На этом шаге закрывается открытый доступ к выбранному на шаге 1 сектору памяти MIFARE Plus (в нашем случае Сектор 1). После выполнения этого шага прочитать выбранный сектор памяти будет невозможно (Рис.4).

  Как записать в память MIFARE Plus свое значение крипто-ключа?

  Написать это значение на бумажке и передать ее системному администратору или оператору, — значит забыть про реальную защиту.

  По аналогии с кодовым замком для сейфа — вы придумали кодовую комбинацию для своего сейфа и передали записку с этим кодом своему секретарю.

  Есть надежные способы записи и хранения криптографических ключей AES. Это SAM-модуль или мастер-карта.

  Компания NCS предлагает готовые решения по записи крипто-ключей на SAM-модуль или на мастер-карту.

  В это решение входит программатор, подключаемый к компьютеру по USB, и программное обеспечение.

  Далее, мастер-карту (или SAM-модуль) можно передать оператору, который будет выполнять эмиссию карт доступа (т.е., реализовывать все 5 перечисленных выше шагов). Но он не будет иметь доступа к секретной информации, так как прочитать мастер-карту или SAM-модуль невозможно.

Есть еще один шаг, напрямую не связанный с картами доступа. Нужно симметрично «прошить» считыватели, устанавливаемые на турникетах или дверях.

То есть каждый считыватель СКУД должен:

• поддерживать уровень SL3;
• хранить в своей энергонезависимой памяти ваши значения крипто-ключей;
• и при поднесении карты автоматически считывать идентификатор из выбранного вами блока/сектора карты MIFARE Plus.

Типы считывателей, поддерживающих криптографию AES на уровне безопасности SL3...
